【產品簡介】

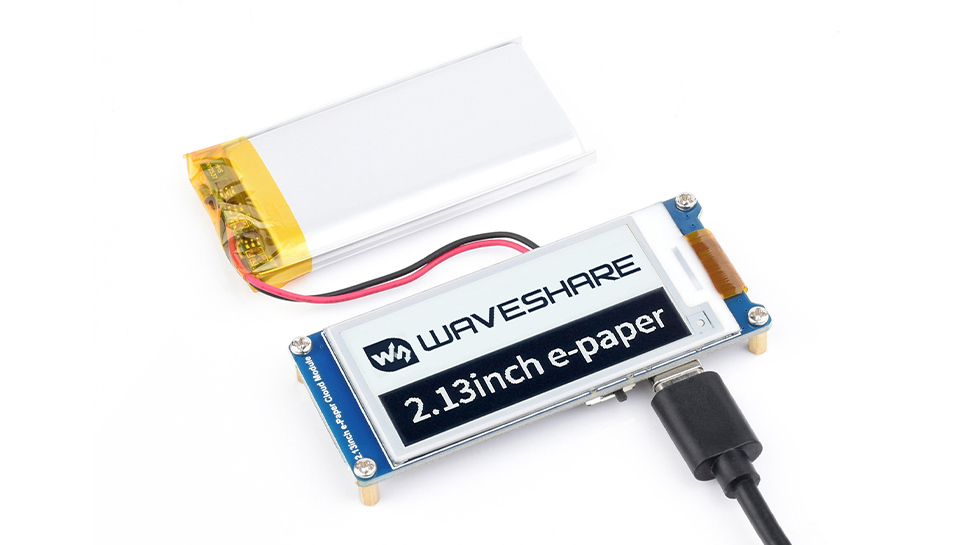

2.13吋 E-Paper wifi 電子紙模組是一款專為2.13吋電子紙顯示器設計的無線網路驅動板。板載電池接頭用於供電和Type-C介面。
由於它支援Arduino開發,您可以將其用作Arduino板。支援透過WiFi或藍牙從PC或智慧型手機接收影像資訊並顯示在電子紙螢幕上。
【產品特色】

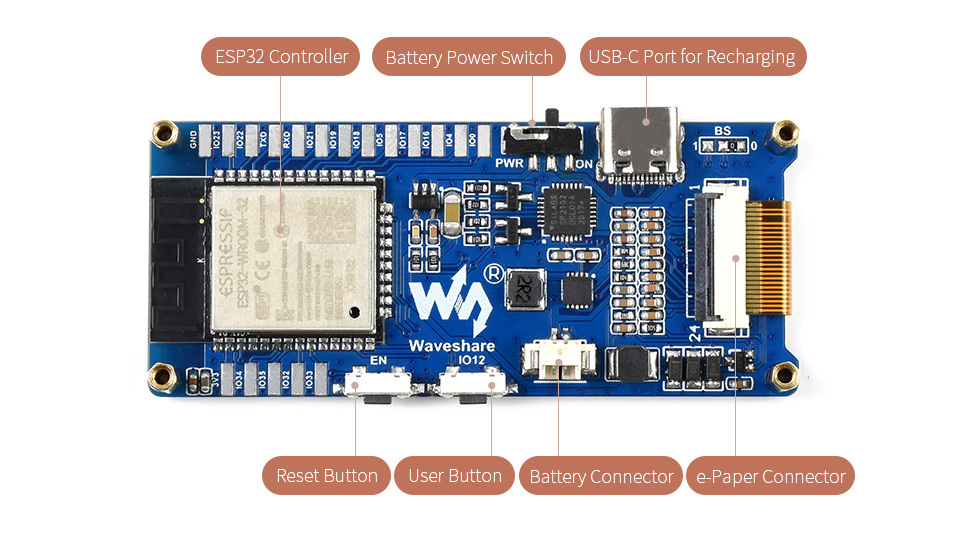

- 整合ESP32,支援Arduino開發。
- 無背光,即使斷電也能長時間顯示最新內容。
- 電壓檢測電路,防止電池過度放電。
- 具有電池連接器和充電電路,允許離線運作。
- 提供Android APP透過藍牙EDR刷新模組,使用方便。
- 提供HTML上位機程式碼,透過遠端網頁刷新模組,方便整合到各種網路應用中。
- 支援Floyd-Steinberg的抖動演算法,更多的色彩組合,對原圖有更好的陰影渲染。
- 支援流行的圖像格式:BMP、JPEG、GIF、PNG等。
- 隨附嵌入式電子紙驅動程式(開源)。

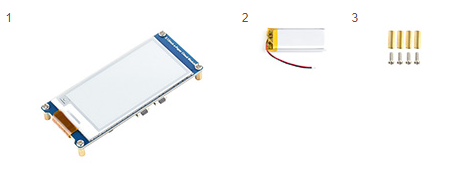

【產品清單】
- 2.13吋電子紙模組x1
- 鋰電池 3.7V 1800mAh x1
- 螺絲包x1

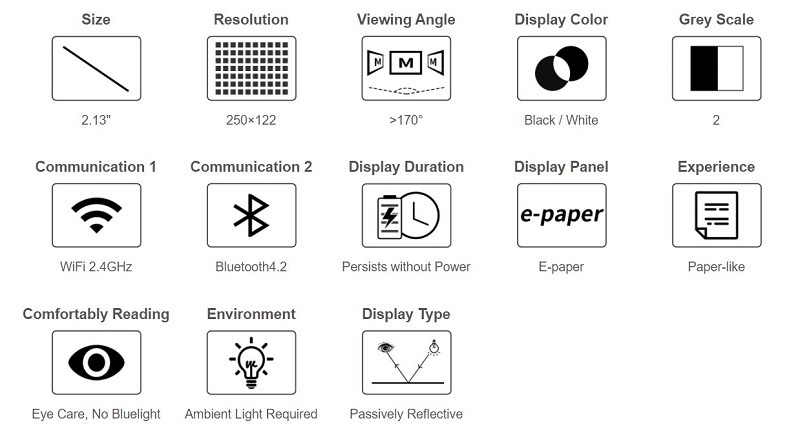

【產品規格】
- WiFi標準:802.11b/g/n
- 介面:SPI
- 藍牙:4.2(含 BR/EDR/BLE)
- 通訊介面:3線SPI、4線SPI(預設)
- 電源:電池
- 充電電流:1A

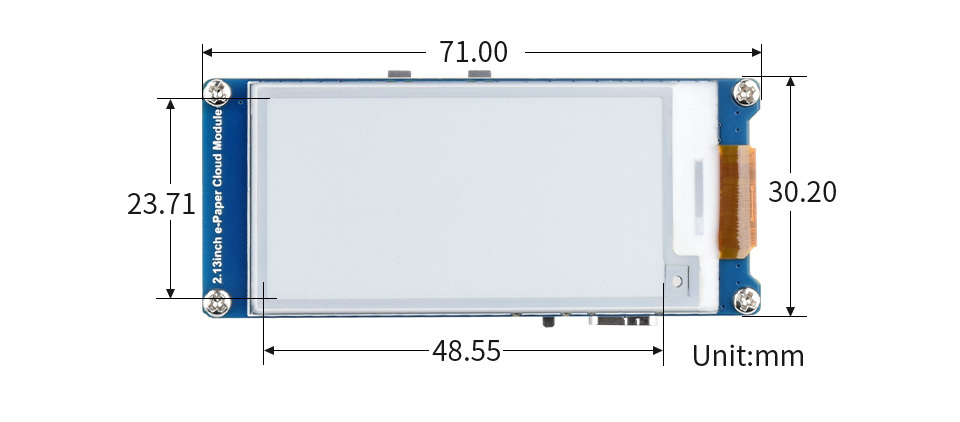

- 外形尺寸:71mm×30.2mm
- 顯示尺寸:48.55mm×23.7mm
- 點距:0.194×0.194mm
- 解析度:250*122
- 顯示顏色:黑色、白色
- 灰階:2
- 局部刷新時間:0.3s
- 完全刷新時間:2s
- EINK的優勢 - 電子紙顯示器採用微膠囊電泳技術進行顯示,其原理是:懸浮在透明液體中的帶電粒子在施加電場時會移動到微膠囊的側面,使微膠囊通過反射環境光而變得可見,就像傳統的印刷紙一樣。電子紙顯示器在燈光或自然光下可以清晰地顯示圖像/文本,不需要背光,並且具有接近180°的視角。由於其類似紙張的效果,通常用作電子閱讀器。

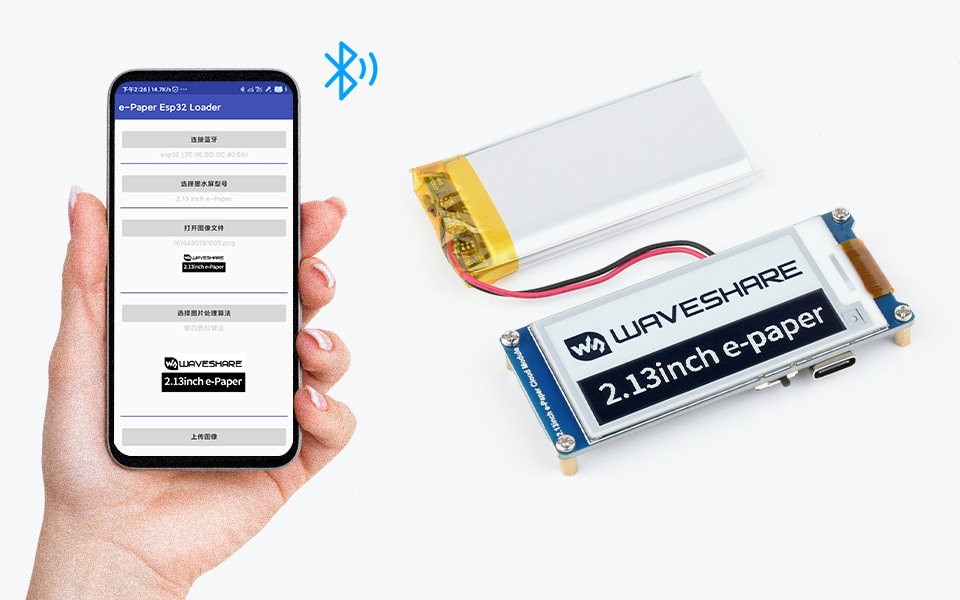

- 透過 WiFi 刷新 - 還提供Android APP

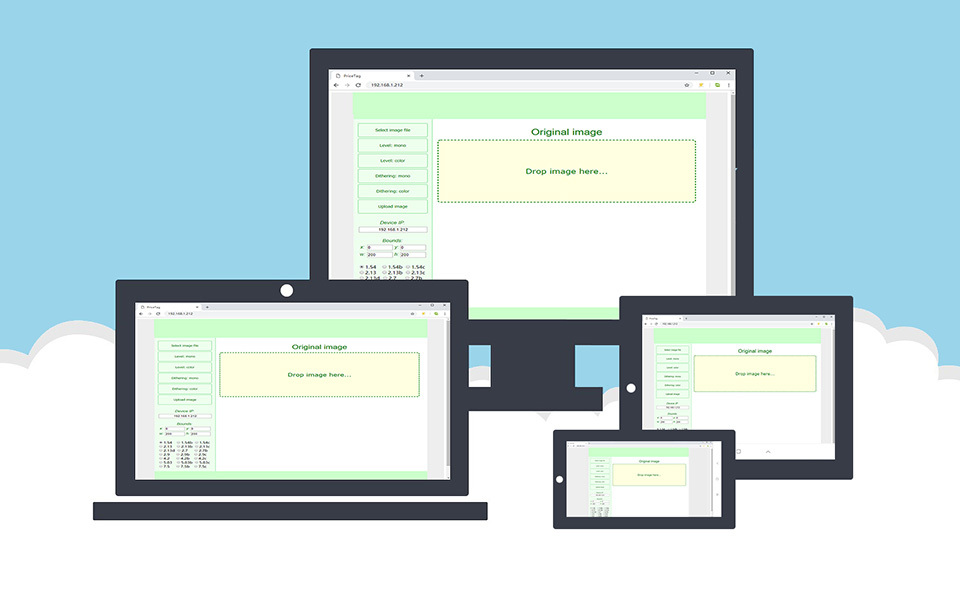

- 透過遠端網頁刷新 - 自備HTML上位機代碼,適合各種網路應用
- 恆定電流控制,效率更好 - ETA6096充電效率可達94%
【產品應用】

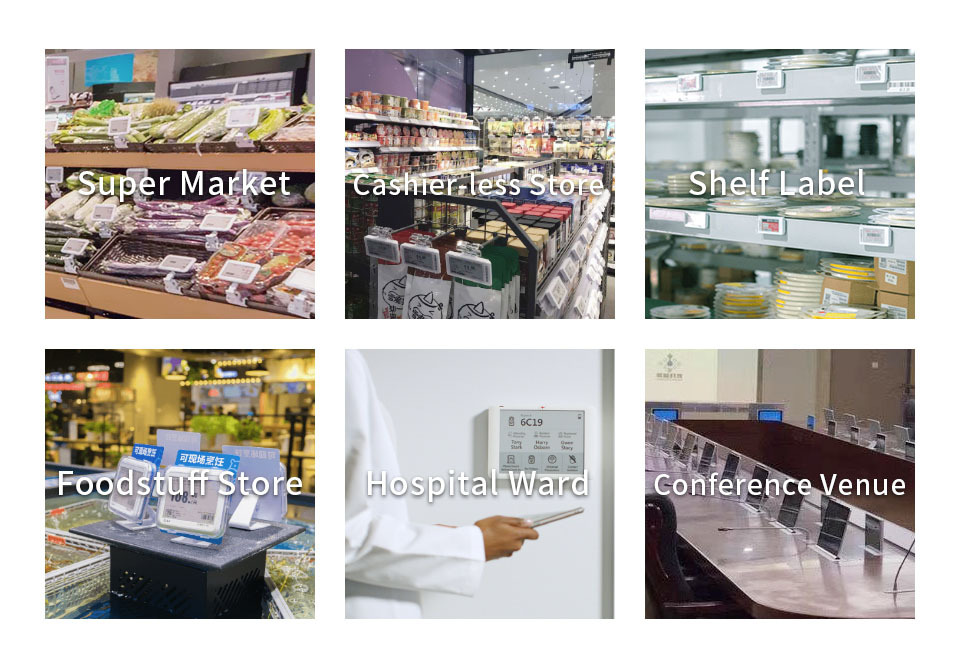

適用於價格標籤、資產/設備標籤、貨架標籤、會議名稱標籤...
