濁度檢測模組 / 懸浮粒子 / 液體 / 顆粒傳感感測器

貨號：CSS0018

NT$630

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

加入追蹤清單

商品描述

了解更多

送貨及付款方式

顧客評價

【產品介紹】

濁度傳感器是利用光學原理，通過液體溶液中的透光率和散射率來綜合判斷濁度情況，由於濁度值是漸變量，通常在動態環境下檢測，傳感器採集的濁度值，需要外接控制進行AD轉換，換算得到對應環境下的濁度情況，所以該傳感器還需要製作外圍電路才能在系統中檢測，帶防水探頭，可與UNO板等控制板做結合使用。

注意：傳感器探頭頂部不防水，請小心使用

傳感器內部是一個紅外線對管，當光線穿過一定量的水時，光線的透過量取決於該水的污濁程度，水越污濁，透過的光就越少。

光接收端把透過的光強度轉換為對應的電流大小，透過的光多，電流大，反之透過的光少，電流小，再通過電阻將流過的電流轉換為電壓信號。

主要適用於洗衣機、洗碗機等設備濁度檢測，通過測量水的污濁程度來判斷所洗物品潔淨程度，確定最佳的洗滌時間和漂洗次數，用較少的能耗和耗水量獲得滿足要求的洗淨比。

也可以用於工業現場控制、環境污水採集等需要濁度檢測控制的場合，或是各種電子設計、畢業設計、電子競賽實驗等應用場合。

【產品規格】

工作電壓：DC5V
工作電流：30mA(MAX）
響應時間：<500ms
絕緣電阻：100MΩ[Min];
輸出方式一：模擬輸出0-4.5V
輸出方式二：高/低電平信號，高電平：5V 、低電平：0V
操作溫度：- 30℃—80℃；
存儲溫度：-10—80℃。
重量：55g
尺寸：30mm*20mm*12mm

【文件下載】

原理圖
傳感器數據手冊
本傳感器模塊通過數模切換開關，可以選擇輸出的是模擬量或者數字量，如果選擇輸出是模擬量，利用A / D轉換器進行採樣處理，就可以獲知當前水的污濁度
如果選擇輸出是數字量，通過模塊上的電位器調節觸發閾值，當濁度達到設置好的閾值後，Dout的指示燈會被點亮，傳感器模塊輸出由高電平變成低電平，通過監測該電平的變化，就可以知道水的濁度超標，從而預警或者聯動其他設備。

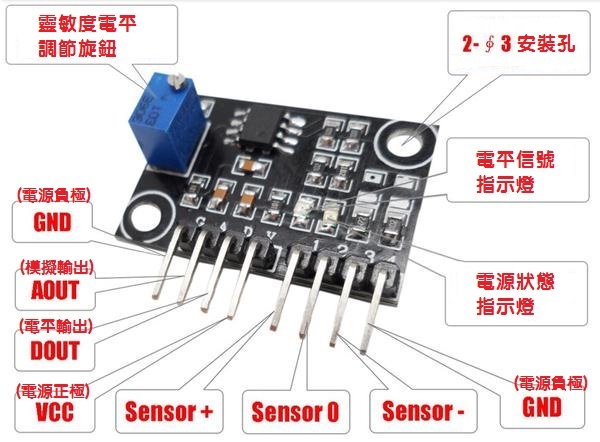

接口說明

"D/A"輸出選擇開關：

“A”模擬量輸出，輸出數值會隨著液體濁度的增大而減小
“D”數字量輸出，高低電平可由閾值調節

閾值開關：調節旋鈕，調整觸發高低電平的臨界值，按min方向旋轉，會提高觸發的閾值，即需要更高的濁度才能觸發。
感測器檢測方式：將傳感器放置於NTU<0.5的清水中進行測試，電壓輸出為V=4.1±0.3V

注意：混濁度的單位是用"度"来表示的，就是表示1L的水中含有1mg.的SiO2（或是1mg白陶土、硅藻土）時，所產生的混濁程度为1度。濁度單位为JTU，1NTU=1mg/L的白陶土懸浮體。現代儀器顯示的濁程是散射濁度單位NTU，也稱TU。1TU=1JTU。

程式碼

使用模擬量輸出，通過對模擬量進行讀值，從而知道水的污濁程度。

void setup() {

Serial.begin(9600); //Baud rate: 9600

}

void loop() {

int sensorValue = analogRead(A0);// read the input on analog pin 0:

  float voltage = sensorValue * (5.0 / 1024.0); // Convert the analog reading (which goes from 0 - 1023) to a voltage (0 - 5V):

Serial.println(voltage); // print out the value you read:

Delay(500);

}

使用數字量輸出，通過調節電位器來提高/降低觸發條件。

int ledPin = 13;                // Connect LED on pin 13, or use the onboard one

int sensor_in = 2; // Turbidity sensor on Digital Pin 2

void setup(){

pinMode(ledPin, OUTPUT); // Set ledPin as output mode

pinMode(sensor_in, INPUT); //Set Turbidity sensor pin to input mode

}

void loop(){

if(digitalRead(sensor_in)==LOW){ //Read Touch sensor signal

digitalWrite(ledPin, HIGH); // if Touch sensor is LOW, then turn on

}else{

digitalWrite(ledPin, LOW); // if Touch sensor is HIGH, then turn off the led

}
