【產品簡介】
適用於 Raspberry Pi、LTE Cat-4 4G / 3G / 2G 支持、GNSS 定位、全球頻段。
【產品特色】
- Connected via pogo pin or MicroUSB connector
- Dedicated pogo pin for Raspberry Pi Zero/Zero W
- MicroUSB connector for other Raspberry Pi boards or PC
- Incorporates SIM7600G-H global band 4G module, compatible with 2G/3G/4G network with global support
- USB HUB connector for other Raspberry Pi boards or PC, providing USB extension and 4G network access
- Supports dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
- Supports GPS, BeiDou, Glonass, LBS base station positioning
- SIM card slot, supports 1.8V/3V SIM card
- Onboard audio jack and audio decoder for making the telephone calls
- 2x LED indicators, easy to monitor the operating status
- Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
- Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
- Comes with development resources and manual (examples for Raspberry Pi)
【產品規格】
使用頻段：
- LTE Cat-4
- LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
- LTE-TDD：B34/B38/B39/B40/B41
- 3G
- UMTS/HSDPA/HSPA+：B1/B2/B4/B5/B6/B8/B19
- 2G
- GSM/GPRS/EDGE：850/900/1800/1900 MHz
- GNSS
- GPS/Beidou/GLONASS/GALILEO/QZSS
GNSS參數
- 接收：16個通道；C/A Code
- 靈敏度：-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)；冷開機：-148 dBm
- 首次定位時間(空曠地)：冷開機<35s；暖開機<1s
簡訊和音訊參數
- 簡訊(SMS)支援類型：MT、MO、CB、Text、PDU
- 音訊特性：支援回音消除功能，支援雜訊抑制功能
其他參數
- 供電電壓：5V
- 工作溫度：-30°C ~ 80°C
- 存儲溫度：-45°C ~ 90°C

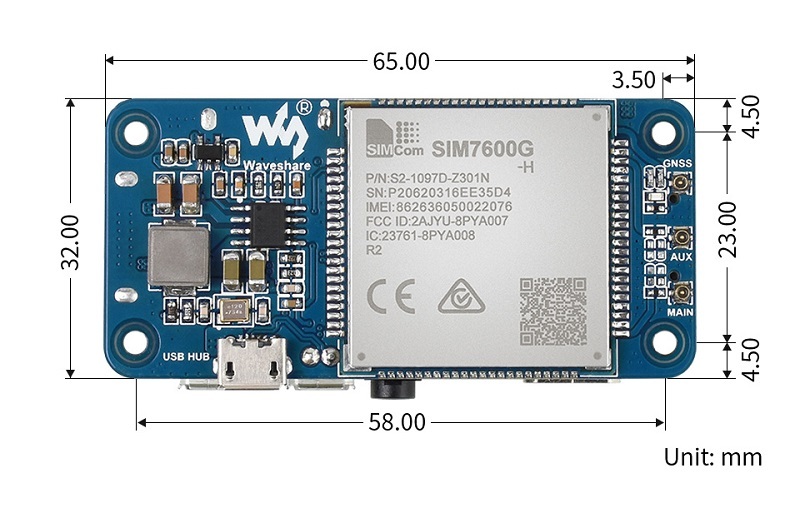

- 產品尺寸：65*32 mm

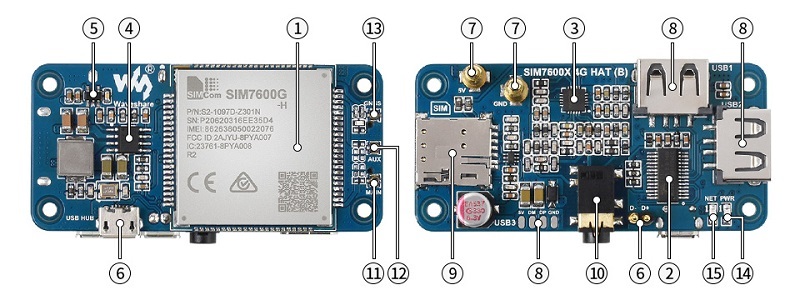

- SIM7600G-H 模組
- FE1.1S USB HUB 晶片
- NAU8810 音訊解碼晶片
- MP1482 電源晶片
- RT9193-33 電平轉換晶片
- USB HUB 接孔

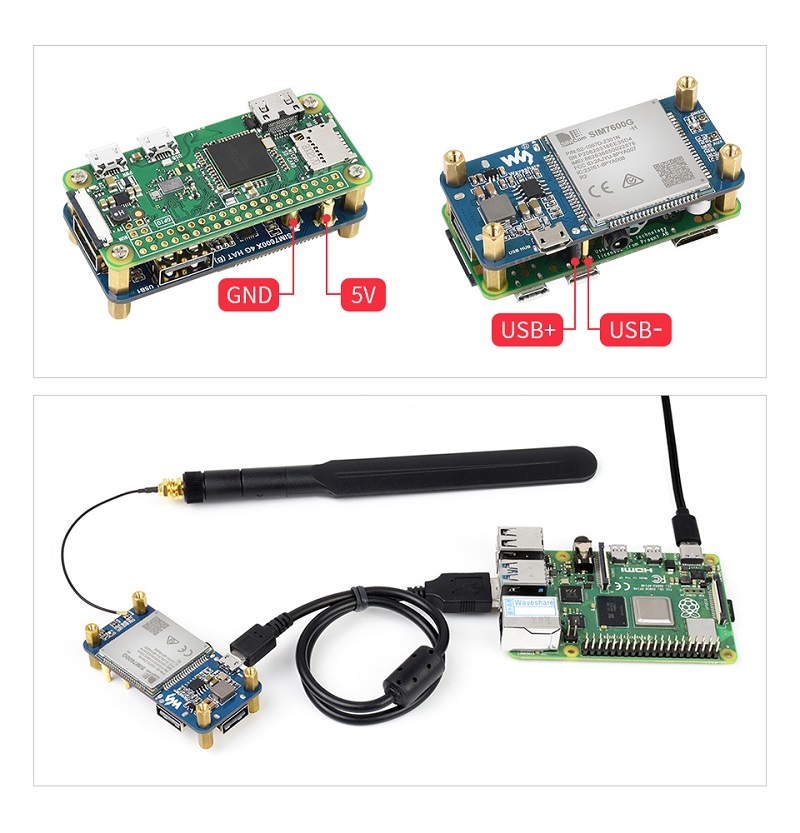

- D+/D- 彈簧頂針：用於接入 Zero/Zero W
- Micro USB 介面：用於接入 PC 或其他樹莓派主機板
7. 彈簧頂針供電引腳
- 5V：連接 Zero/Zero W 的 5V 引腳，可過 2A 電流
- GND：連接 Zero/Zero W 的 GND 引腳
8. USB 擴展口
- USB1~USB2：USB Type A 介面類別型
- USB3：引腳焊盤
9. SIM 卡槽：支持 1.8V 和 3V 的 SIM 卡
10. 3.5mm 耳機/麥克風孔：可用於打電話等語音操作
11. MAIN 主天線介面
12. AUX 輔助天線介面
13. GNSS 天線介面
14. 電源指示燈
15. 狀態指示燈
【文件下載】
