Raspberry Pi 3B+/ Pi4 擴充套件(不含主板)

Raspberry Pi 3B+/ Pi4 擴充套件(不含主板)

貨號:EDE0097


NT$1,142
NT$1,344
數量
商品預購中
加入追蹤清單
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完
商品描述
了解更多
送貨及付款方式
顧客評價
產品簡介

Raspberry Pi Pi 3 擴充套件是將樹莓派的GPIO介面透過ARPI600轉換成Arduino的硬體介面可以讓你直接使用Arduino介面的擴充板以及感測器。

兼容Raspberry pi 一代 A+ / B+ / 2代B型喔!


產品規格


套件包含

  • ARPI600 x1
  • Sensors Pack x1
  • Micro USB線 x1
  • Mini USB線 x1
  • 銅柱包(2PCS套) x1
  • Micro SD Card 16GB x1
  • 電源美規5V 2.5A USB接口x1
  • 讀卡器x1
  •

    文件下載



      ※補充資料

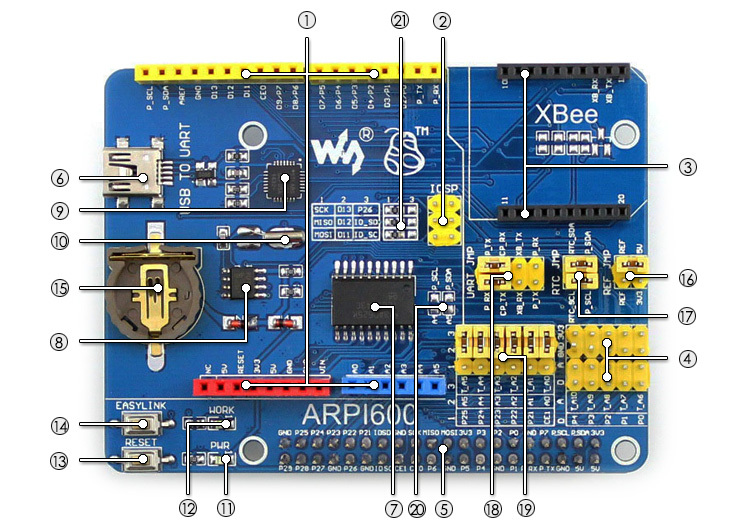

      介面說明


      [ 介面簡介 ]

      1.     Arduino介面:方便接入各種Arduino擴展板(Shield)

      2.     ICSP介面:ArduinoICSP介面

      3.     XBee介面:方便接入各種XBee通訊模組

      4.     感測器介面:方便接入各類感測器模組

      5.     RPi連介面:方便接入樹莓派

      6.     USB TO UART 介面



      [ 元件簡介 ]

      7.     TLC1543:AD轉換晶片

      8.     PCF8563:RTC晶片

      9.     CP2102

      10.   32.768KHZ振盪器:RTC振盪器

      11.   電源指示燈

      12.   XBee 狀態指示燈

      13.   XBeeArduino介面重置鍵

      14.   XBee EASYLINK按鍵

      15.   RTC供電電池座:CR1220紐扣電池



      [ 跳線說明 ]

      16.   TLC1543參考電壓配置跳線

      17.   RTC跳線

      18.   UART跳線

      P_RXCP_TX,P_TXCP_RXUSB TO UART接樹莓派串口

      XB_RXCP_TX,XB_TXCP_RXUSB TO UARTXBee串口

      XB_RXP_TX,XB_TXP_RX樹莓派串口接XBee串口

      19.   Arduino AD選擇跳線

      短接23ArduinoA0-A5作為AD輸入腳

      短接12ArduinoA0-A5作為數位控制腳

      20.   Arduino I2C選擇跳線

      短接後,ArduinoA4A5作為I2C控制腳

      (Arduino AD選擇跳線的A4 A5需要懸空)

      21.   Arduino SPI 選擇跳線

      短接12ArduinoD11-D13作為SPI控制腳(默認)

      短接23ArduinoD11-D13作為數位控制腳
