MCU90615V2非接觸紅外測溫模組

【產品簡介】

接電腦需要usb轉ttl串口模組

1.提供電腦軟體查看數值

2.提供arduino程式碼

3.提供51單晶片程式碼

4.提供stm32程式碼

【產品規格】

• 供電電源：3-5v
• 電流：10ma
• 波特率：9600或者115200
• 尺寸：18mm*16.5mm*5mm (長*寬*高)
• 安裝孔3mm，安裝孔間距11.5mm，排針間距2.54mm
• 採用原裝MLX90615晶片，醫療等級的精度。

通信協議

 串口發送命令字節：

（1 ）、串口通信參數（默認波特率值9600 bps ，可通過軟體設定）

• 波特率：9600 bps      校驗位：N    數據位：8    停止位：1
• 波特率：115200 bps    校驗位：N    數據位：8    停止位：1

（2 ）、模組輸入命令，由外部控制器發送至GY-MCU90615 模組（十六進制）

1 、幀頭： 0xa5

指令格式：幀頭 + 指令 + 校驗和 (8bit) （如自動讀取溫度指令 =0xA5+0x45+0xEA ）

2 、命令指令：

連續輸出指令：

0xA5+0x45+0xEA---------------- 溫度數據（模塊返回數據類型為 0x45 ）

查詢輸出指令：

0xA5+0x15+0xBA --------------- 溫度數據（模塊返回數據類型為 0x45 ）

配置指令： ( 掉電重啟後生效 )

波特率配置：

0xA5+0xAE+0x53 ---------------9600 （默認）

0xA5+0xAF+0x54 ---------------115200

上電是否自動發送溫度數據配置：

0xA5+0x51+0xF6--------------- 上電後自動輸出溫度數據( 默認)

0xA5+0x52+0xF7--------------- 上電後不自動輸出溫度數據

通信協議

串口接收：

（1 ）、串口通信參數（默認波特率值9600 bps ，可通過軟件設定）

• 波特率：9600 bps      校驗位：N    數據位：8    停止位：1
• 波特率：115200 bps    校驗位：N    數據位：8    停止位：1

（2 ）、模組輸出格式，每幀包含9 個字節（十六進制）：

① .Byte0: 0x5A         幀頭標誌

② .Byte1: 0x5A         幀頭標誌

③ .Byte2: 0X45         本幀數據類型（0X45 ：溫度數據）

④ .Byte3: 0x04        數據量（以下4 個數據2 組為例）

⑤ .Byte4: 0x00~0xFF    數據1 高8 位

⑥ .Byte5: 0x00~0xFF    數據1 低8 位

⑦ .Byte6: 0x00~0xFF    數據2 高8 位

⑧ .Byte7: 0x00~0xFF    數據2 低8 位

⑨ .Byte8: 0x00~0xFF    校驗和（前面數據累加和，僅留低8 位）

（3 ）、數據計算方法

溫度計算方法：

溫度=  高8 位<<8| 低8 位（結果為實際角度乘以100 ）

   例：發送指令：A5 45 EA ，接收到一幀數據：

<5A- 5A- 45- 04- 0C- 78- 0D- 19- A7 >

  表示TO （有符號16bit ，表示目標溫度）：TO=0x0C78/100=31.92  ℃

  表示TA （有符號16bit ，表示環境溫度）：TO=0x0D19/100=33.53  ℃

使用方法

該模組為串口輸出數據，使用者通過串口連接後，發送輸出指令，例如 0xA5+0x45+0xEA 給模組，模組將連續輸出溫度數據；如想通過查詢輸出可發送 0xA5+0x15+0xBA 給模組，每發送一次，模組將返回一次溫度數據，查詢頻率應低於 10hz ，如需高於 10hz 請使用連續輸出模式，即發送 0xA5+0x45+0xEA 指令；

電腦軟體截圖：

使用 USB 轉 TTL 模組接電腦，軟體查看數據 ，步驟：

1 ，接線， USB 轉 TTL ---------------GYMCU90615V2

           5V---------------------------------VIN

           GND-----------------------------GND

           RX--------------------------------TX

           TX--------------------------------RX

2 ，USB 轉 TTL 接電腦，並且安裝好驅動，在電腦設備管理查看好對應的 COM 口

3 ，打開電腦軟體，在端口號一欄選擇對應的 COM 口，如 COM 不顯示，可以手動輸入

4 ，在波特率一欄選擇 9600

5 ，最後點擊打開串口。

注意：模組I/O 是TTL 電平，可以直接與單晶片串口連接，可以直接與PL2303,CH340,FT232 等晶片連接，但不能與電腦九針串口直接連接。

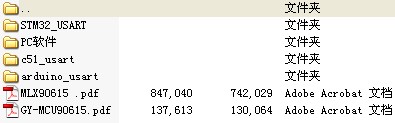

提供的資料截圖：

【文件下載】

• 請來信索取
