MC33926 雙軸直流馬達驅動器

貨號：MOM0042

● 馬達數：2
● 馬達電壓：5~28V
● 最大電流：2.5A (單通道)

NT$2,499

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

加入追蹤清單

商品描述

了解更多

送貨及付款方式

顧客評價

【產品簡介】

MC33926 雙軸直流馬達驅動器是一個具有兩個 Freescale MC33926 H 橋 IC 的斷線板。它可以在 5 V 至 28 V 的電壓下，為兩個有刷直流馬達提供每通道高達近 3 A 的連續電流，並且可以在幾秒鐘的時間內容忍每通道高達 5 A 的峰值電流，因此它是一款非常適合中型直流馬達以及使用此類馬達的差動驅動機器人的通用馬達驅動器。 MC33926 支援超音波 (高達 20 kHz) 脈衝寬度調變 (PWM) 馬達輸出電壓，可消除 PWM 速度控制所造成的可聽見的切換聲音，每個馬達的電流回饋電路會在其各自的 FB 引腳上輸出與輸出電流成正比的類比電壓。

【產品規格】

馬達驅動晶片：MC33926
馬達通道數：2
最低工作電壓：5 V
最大工作電壓：28 V
每通道連續輸出電流：2.5 A
電流感測：0.525 V/A
最大 PWM 頻率：20 kHz
最低邏輯電壓：2.5 V
最大邏輯電壓：5.5 V
反向電壓保護：Y

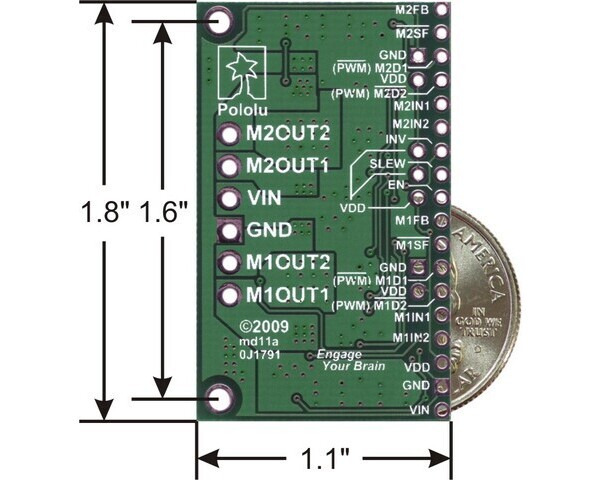

尺寸：1.10" x 1.8"
重量：0.25 oz

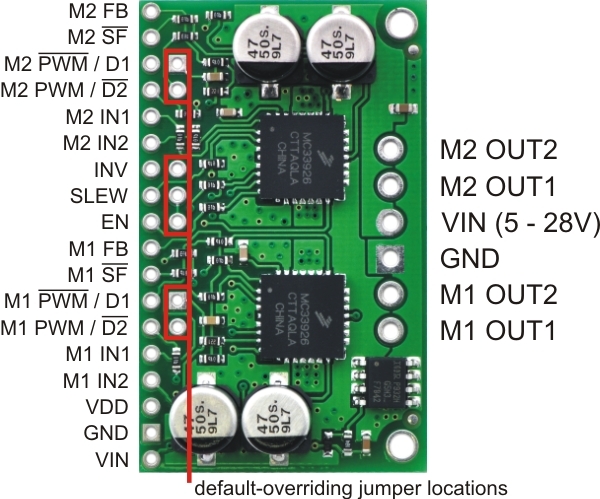

【腳位圖】

【文件下載】

MC33926 H-Bridge Datasheet (1MB pdf)
The datasheet for Freescale’s MC33926 H-bridge.
Dimension diagram of the Dual MC33926 Motor Driver Carrier (249k pdf)
3D model of the Dual MC33926 Motor Driver Carrier (5MB step)
Note: this model applies to boards manufactured after December 2014; before this, the electrolytic capacitors were 0.07″ taller, making the total height 0.37″.
Dual MC33926 Motor Driver Carrier drill guide (99k dxf)
This DXF drawing shows the locations of all of the board’s holes.
