micro:bit 馬達驅動板

你還在為micro:bit PWM輸出通道太少不夠用而煩惱嗎？
想讓你的micro:bit 控制機械手臂或各種伺服馬達機器人嗎？
那麼，買此產品就對了，因為此產品是為它量身定做的。

產品特性

• 板載micro:bit接口，可直接插入使用
• I2C接口控制，僅需2根信號線，即可實現伺服馬達驅動
• 支援高達16路伺服馬達或PWM輸出，每路12位分辨率(4096級)
• 板載5V穩壓芯片，輸出可達3A電流，可通過VIN端子接入電池供電
• 板載標準伺服馬達接口，可接入SG90、MG90S、MG996R等常用伺服馬達
• 預留I2C控制接口，方便接入其他主控板
• 提供完善的配套資料手冊(micro:bit藍牙遙控、2.4G無線遙控等圖形化例程/使用手冊)

【產品規格】

• 供電電壓：5V(POWER接口) 或 6V~12V(VIN端子)
• 伺服馬達電壓：5V
• 邏輯電壓：3.3V
• 驅動芯片：PCA9685
• 控制接口：I2C
• 產品尺寸：65mm × 36mm
• 過孔直徑：3.0mm

關於micro:bit

【自我介紹】
micro:bit(全稱BBC micro:bit)，是一款由英國廣播公司(BBC)推出的，用於青少年編程教育的ARM開發板。
採用了基於ARM Cortex-M0的nRF51822處理器，集成藍牙功能，板載5×5 LED點陣、兩個可編程按鍵、加速度計、三軸地磁和溫度計等資源。
還引出了20+5pin的擴展接口，可輕鬆勝任各種編程相關的教學與開發場景，包括編寫電子遊戲、機器人控制、科學實驗和可穿戴裝置開發等；
僅有信用卡一半大小（4cm× 5cm），你還可以集成到諸多便攜的項目中。

【產品基本情況】

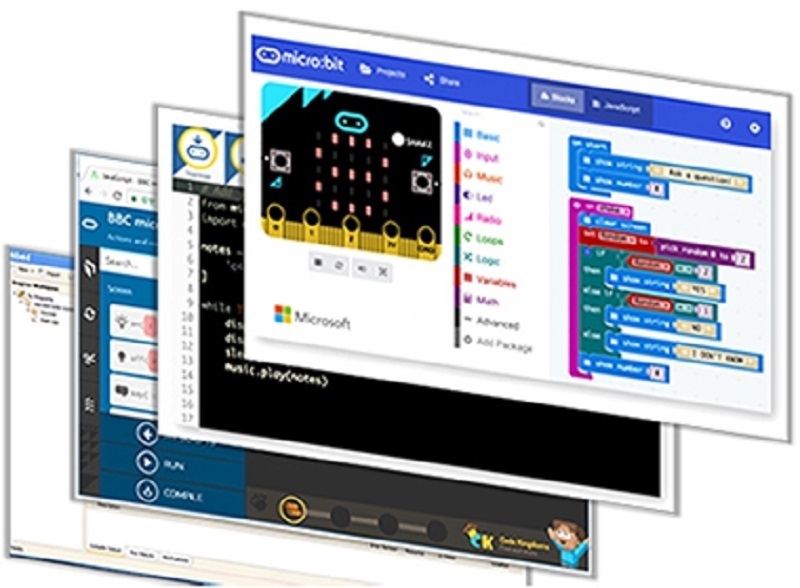

軟體方面，支援微軟開發的PXT圖形化編程界面：

• 支援Windows、macOS、iOS、安卓等多種操作系統
• 編程環境基於Web服務，無需額外下載編譯器
• 電腦端通過USB燒寫、仿真程序
• 移動端通過藍牙無線燒寫、仿真程序

還支援包括Javasript、Python、Mbed C在內的多種主流的編程語言：

• Microsoft TouchDevelop IDE
• Microsoft Blocks
• CodeKingdoms Javascript
• MicroPython
• mbed enabled

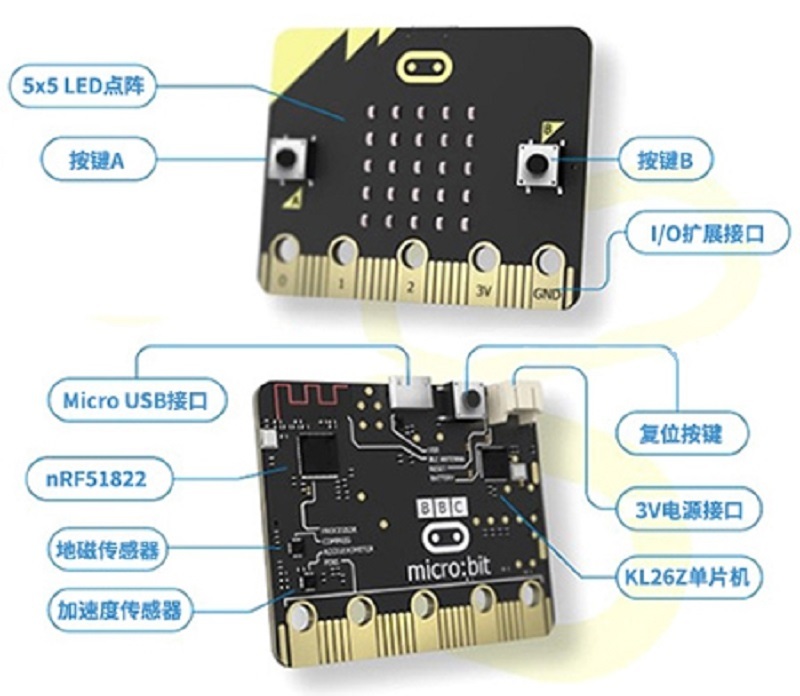

硬體方面，參數如下：

• nRF51822處理器
• 16 MHz 32位ARM Cortex-M0內核
• 藍牙4.0低功耗/2.4GHz RF無線
• 16kB RAM
• 256kB Flash
• KL26Z單片機
• 48 MHz ARM Cortex-M0+內核
• 128 KB Flash
• 地磁傳感器  - MAG3110，I2C，獲取三軸地磁數據
• 加速度傳感器  - MMA8652，I2C，獲取三軸加速度數據
• 3V電源接口
• 復位按鍵
• Micro USB接口  -可接入電腦燒寫/仿真，串口通信
• 5x5 LED點陣  -可顯示文字、圖形等
• 按鍵A/B  -可編程按鍵
• I/O擴展接口  -含SPI、UART、I2C、AD、PWM等接口

【文件下載】
