HX711 5KG 高精度精密電子秤DIY套件(相容Arduino)

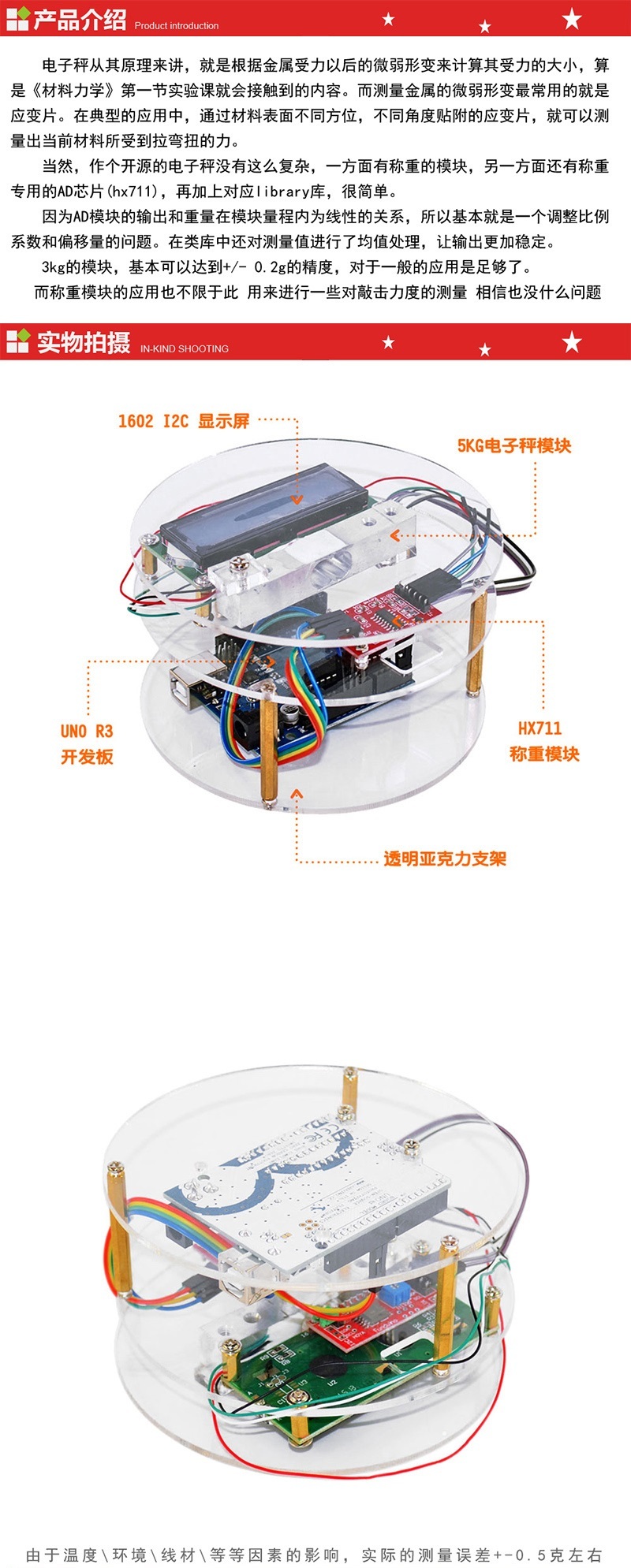

電子秤從其原理來講，就是根據金屬受力以後的微弱形變來計算其受力的大小，而測量金屬的微弱形變最常用的就是應變片。在典型的應用中，通過材料表面不同方位，不同角度貼附的應變片，就可以測量出當前材料所受到拉彎扭的力。

當然，作個開源的電子秤沒有這麼複雜，一方面有稱重的模塊，另一方面還有稱重專用的AD晶片(hx711) ，再加上Arduino 和對應library 庫，很簡單。

因為AD ​​模塊的輸出和重量在模塊量程內為線性的關係，所以基本就是一個調整比例係數和偏移量的問題。在類庫中還對測量值進行了均值處理，讓輸出更加穩定。5 kg 的模塊，基本可以達到+/- 0.2g 的精度，對於一般的應用是足夠了。而稱重模塊的應用也不限於此，用來進行一些對敲擊力度的測量，相信也沒什麼問題。

HX711 是一款專為高精度稱重傳感器而設計的 24 位A/D 轉換器晶片，集成了包括穩壓電源、片內時鍾振盪器等其它同類型晶片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點，降低了電子秤的整機成本，提高了整機的性能和可靠性。

該晶片與後端MCU 晶片的接口和編程非常簡單，所有控制信號由管腳驅動，無需對晶片內部的寄存器編程。輸入選擇開關可任意選取通道A 或通道B ，與其內部的低噪聲可編程放大器相連。通道A 的可編程增益為128 或64 ，對應的滿額度差分輸入信號幅值分別為± 20mV 或± 40mV 。通道B 則為固定的32 增益，用於系統參數檢測。

晶片內提供的穩壓電源可以直接向外部傳感器和晶片內的A/D 轉換器提供電源，系統板上無需另外的模擬電源。晶片內的時鍾振盪器不需要任何外接器件。上電自動復位功能簡化了開機的初始化過程。

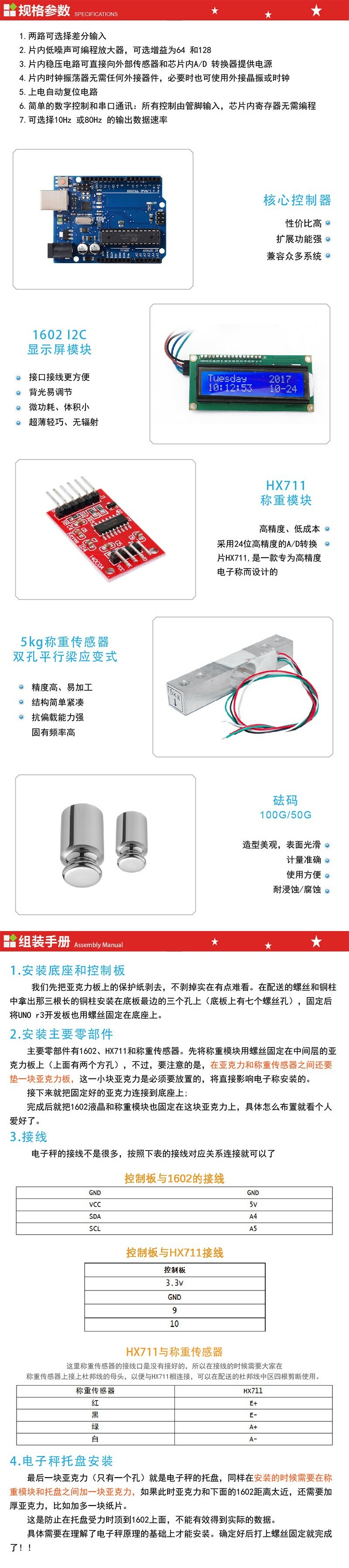

此款Arduino 精密珠寶HX711電子秤DIY套件的優點如下

• 兩路可選擇差分輸入
• 片內低噪聲可編程放大器，可選增益為64 和128
• 片內穩壓電路可直接向外部傳感器和晶片內A/D 轉換器提供電源
• 片內時鍾振盪器無需任何外接器件，必要時也可使用外接晶振或時鐘
• 上電自動復位電路
• 簡單的數字控制和串口通訊：所有控制由管腳輸入，晶片內寄存器無需編程
• 可選擇10Hz 或80Hz 的輸出數據速率

＊由於溫度、環境、線材等等因素的影響，實際的誤差為+-0.5克左右。

【產品規格】

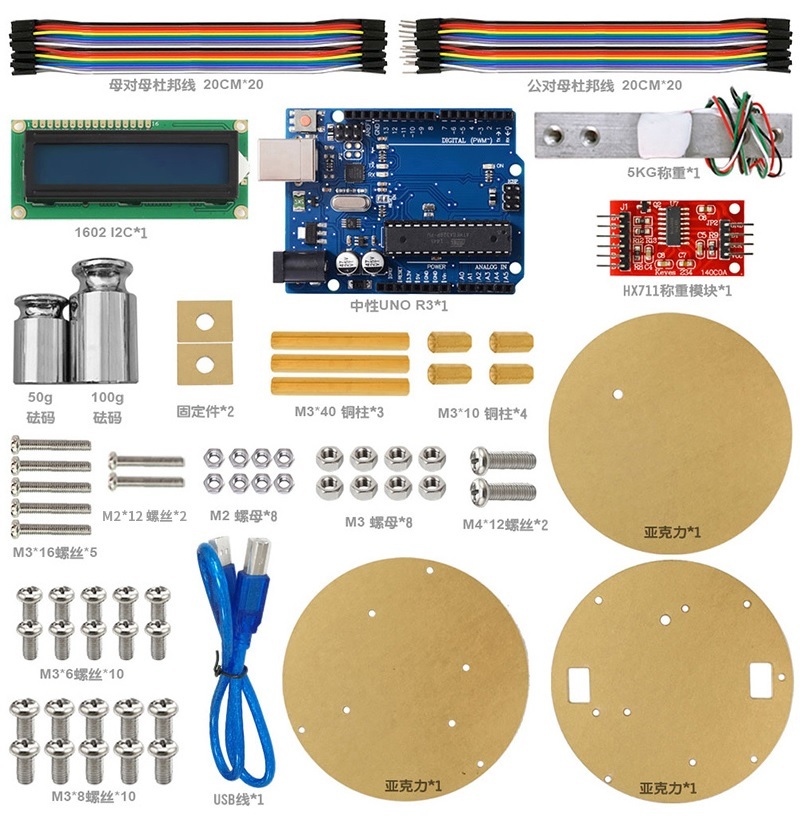

【套件內容】

• HX711稱重傳感器專用AD模組*1
• 稱重傳感器*1
• 1602i2c*1
• 迷你支架*1
• uno r3 主板*1
• 砝碼50g*1
• 砝碼100g*1
• 公對母杜邦線*10
• 產地：中國

【文件下載】

• 請購買後來信索取
